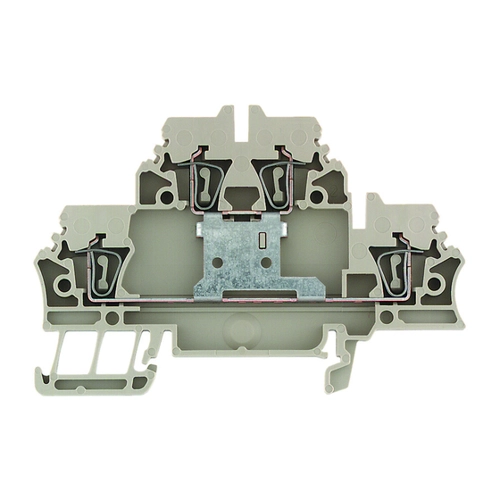

Weidmüller Klemme 2,5qmm mehrstock ZDK 2.5V - 1689990000
Die Bewertungen reflektieren die hohe Leistung und Materialqualität der Klemme sowie die einfachen Anschlussmöglichkeiten, während der Platzbedarf etwas kritischer bewertet wird.
| Leistung | ★★★★★ |
| Materialqualität | ★★★★★ |
| Anschlussmöglichkeiten | ★★★★☆ |
| Robustheit | ★★★★★ |
| Betriebsbereich | ★★★★☆ |
| Platzbedarf | ★★★☆☆ |
| Design | ★★★★☆ |
★★★★☆
Gut
4.3
- Hersteller: Weidmüller
- Bezeichnung: Klemme 2,5qmm mehrstock
- Typ: ZDK 2.5V
- Bemessungsstrom: 20 A
- Bemessungsspannung: 500 V
- Anschließbare Leiterquerschnitte: 0,5..2,5 mm²
- Montageart: Hutschiene TH35
- Geeignet für: Feindrähtige und eindrähtige Leiter
- Temperaturbereich: -60..130 °C
- Gehäusefarbe: beige
Lade Preisvergleich...
▼
Lade Preisvergleich...
Welchen Leiterquerschnitt kann ich verwenden?
Sie können Leiter mit einem Querschnitt von 0,5 bis 2,5 mm² verwenden.
Was ist die maximale Betriebstemperatur?
Die maximale Betriebstemperatur beträgt 130 °C.
Wie montiere ich die Klemme?
Die Klemme wird auf einer Hutschiene TH35 montiert.
Was ist der Bemessungsstrom der Klemme?
Der Bemessungsstrom beträgt 20 A.
Welche Farbe hat die Klemme?
Die Klemme hat die Farbe beige.
Kann ich mehradrige Leiter anschließen?
Ja, Sie können feindrähtige Leiter ohne und mit Aderendhülse anschließen.
Wie viele Etagen hat die Klemme?
Die Klemme hat zwei Etagen mit jeweils zwei Klemmstellen.
Was ist die Brennbarkeitsklasse des Isolierstoffs?
Die Brennbarkeitsklasse des Isolierstoffs ist V0.
Was ist die Funktion der Abschlussplatte?
Eine Abschlussplatte ist erforderlich, um die Klemme ordnungsgemäß abzuschließen.
Ist die Klemme explosionsgeprüft?
Ja, die Ausführung ist explosionsgeprüft nach
Anleitung zur Verwendung von Weidmüller Klemmen
In dieser Anleitung erfahren Sie, wie Sie die Weidmüller Klemme ZDK 2.5V korrekt anschließen und verwenden.
Vorbereitung der Leitungen
Stellen Sie sicher, dass die Kabel die passende Größe (0,5..2,5 mm²) haben.
Klemmen öffnen
Verwenden Sie einen Schraubenzieher, um die Federzuganschlüsse zu öffnen.
Leiter einführen
Führen Sie den vorbereiteten Leiter ein und sichern Sie ihn im Anschluss.
Klemmen schließen
Ziehen Sie den Schraubenzieher zurück, um die Klemme zu schließen und den Kontakt herzustellen.
Überprüfung der Verbindung
Prüfen Sie, ob die Verbindung fest sitzt und die Klemme sicher hält.
Schraubenzieher
Ein geeigneter Schraubenzieher zum Öffnen und Schließen der Klemmen.
Leiter mit Aderendhülse
Verwenden Sie Leiter mit Aderendhülse für eine sichere Verbindung.
