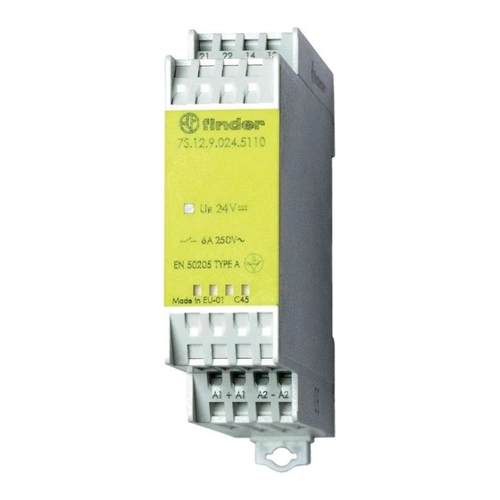

FINDER Relaismodul 7S.12.9.024.5110
Die Bewertungen spiegeln die Robustheit, einfache Installation und die hohen Sicherheitsstandards des Produkts wider.
| Leistung | ★★★★★ |
| Zuverlässigkeit | ★★★★★ |
| Installation | ★★★★☆ |
| Anschlussmöglichkeiten | ★★★★☆ |
| Langlebigkeit | ★★★★★ |
| Sicherheitsstandard | ★★★★★ |
| Wirtschaftlichkeit | ★★★★☆ |
★★★★☆
Sehr Gut
4.6
Lade Preisvergleich...
▼
Lade Preisvergleich...
Was ist die maximale Anzahl der Schaltspiele des Relaismoduls?
Das Relaismodul hat eine elektrische Lebensdauer von 100.000 Schaltspielen bei AC1.
Welche Schutzart hat das Relaismodul?
Das Relaismodul hat die Schutzart IP20.
Was bedeutet zwangsgeführte Kontakte?
Zwangsgeführte Kontakte sind so konzipiert, dass bei einem Kontaktversagen die Schließer und Öffner immer gleichzeitig betätigt werden.
Welches Material wird für die Kontakte verwendet?
Die Kontakte bestehen aus AgNi mit einer 5 µm Goldbeschichtung.
Kann das Modul in sicherheitskritischen Anwendungen eingesetzt werden?
Ja, das Modul ist für sicherheitsbezogene Anwendungen ausgelegt und erreicht SIL 2.
Wie wird das Relaismodul mit Strom versorgt?
Das Relaismodul wird mit einer Nennspannung von 24 V/DC betrieben.
Was ist der Temperaturbereich für den Betrieb?
Der Temperaturbereich reicht von -40 bis +70 °C.
Was ist der maximale Schaltstrom für das Modul?
Der maximale Schaltstrom beträgt 6 A.
Wie ist das Modul baulich gestaltet?
Das Modul hat eine Breite von 22.5 mm, eine Höhe von 78.8 mm und eine Länge von 100.3 mm.
Wie hoch ist das Verpackungsgewicht des Relaismoduls?
Das Verpackungsgewicht beträgt 0.118 kg.
Installation des FINDER Relaismodul 7S.12.9.024.5110
Diese Anleitung beschreibt die Schritte zur Installation des FINDER Relaismoduls 7S.12.9.024.5110 auf einer DIN-Schiene.
Vorbereitung des Einbaus
Stellen Sie sicher, dass alle notwendigen Werkzeuge und Materialien bereitliegen und dass die Stromversorgung abgeschaltet ist.
Befestigung des Moduls
Befestigen Sie das Relaismodul sicher auf der DIN-Schiene, indem Sie die vorgesehenen Clips verwenden.
Verdrahtung des Moduls
Verbinden Sie die Zugfederklemmen des Moduls mit den entsprechenden Strom- und Steuerleitungen.
Überprüfung der Installation
Überprüfen Sie alle Verbindungen und stellen Sie sicher, dass die LED-Statusanzeige wie erwartet funktioniert.
Schraubendreher
Ein Schraubendreher wird benötigt, um die Anschlussklemmen zu befestigen.
DIN-Schiene
Das Modul muss auf einer Standard-DIN-Schiene montiert werden.
