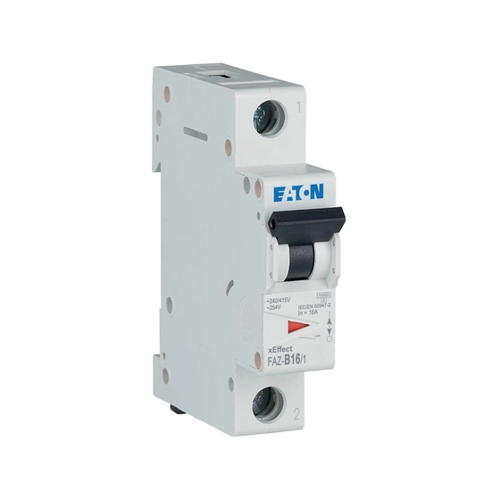

Eaton Leitungsschutzschalter B 16A, 1p FAZ-B16/1 - 278535
Neutrale Erklärung, wie die Bewertungen zustande gekommen sind.
| Leistung | ★★★★★ |
| Sicherheit | ★★★★☆ |
| Flexibilität | ★★★★☆ |
| Verarbeitung | ★★★★★ |
| Einsatzmöglichkeiten | ★★★★★ |
| Preis-Leistungs-Verhältnis | ★★★★☆ |
★★★★☆
Sehr Gut
4.5
- Einstufung als einpoliger Leistungsschutzschalter
- Nennstromstärke von 16 A
- Ausgelegt für 230 V Wechselstromnetze
- Auslösecharakteristik B für schnellen Schutz
- Maximale Bemessungsisolationsspannung von 440 V
- Betriebstemperatur von -25 bis 75 °C
- Einbautiefe von 70,5 mm
- Breite von 1 TE
- IP20 Schutzart
- Geeignet für eindrähtige und mehrdrähtige Leiter
Lade Preisvergleich...
▼
Lade Preisvergleich...
Was ist die maximale Bemessungsstoßspannungsfestigkeit?
Die maximale Bemessungsstoßspannungsfestigkeit beträgt 4 kV.
Welcher Schutzgrad hat der Schalter?
Der Fehlerstromschutzschalter hat die Schutzart IP20.
Für welche Anwendungen ist der Schalter geeignet?
Der Schalter ist geeignet für Industrieanwendungen und gehobenen Zweckbau.
Wie wird der Schalter installiert?
Der Schalter wird im Verteilerkasten befestigt und die Leitungen werden anschließend angeschlossen.
Kann der Schalter bei extremen Temperaturen verwendet werden?
Ja, der Schalter kann bei Temperaturen von -25 bis 75 °C verwendet werden.
Sind mitschaltende Neutralleiter notwendig?
Nein, der Schalter hat keinen mitschaltenden Neutralleiter.
Welche Normen erfüllt der Schalter?
Der Schalter erfüllt die Normen nach EN 60898 und IEC 60947-2.
Wie hoch ist das Bemessungsschaltvermögen bei 230 V?
Bei 230 V liegt das Bemessungsschaltvermögen bei 15 kA.
Für welche Leiterquerschnitte kann der Schalter verwendet werden?
Der Schalter kann für Querschnitte von 1 bis 25 mm² verwendet werden.
Ist der Schalter für Unterputzmontage geeignet?
Nein, der Schalter ist nicht für Unterputzmontage geeignet.
Installation des Eaton FAZ-B16/1 Leitungsschutzschalters
Diese Anleitung beschreibt die Schritte zur korrekten Installation des Eaton FAZ-B16/1 Leitungsschutzschalters.
Vorbereitung der Werkzeuge
Stellen Sie sicher, dass Sie alle benötigten Werkzeuge zur Hand haben, einschließlich eines Schraubenziehers und einem Phasenprüfer.
Strom abschalten
Schalten Sie den Stromkreis ab, bevor Sie mit der Installation beginnen, um elektrische Schläge zu vermeiden.
Befestigung des Schalters
Befestigen Sie den Leitungsschutzschalter sicher im Verteilerkasten.
Anschluss der Leitungen
Schließen Sie die eindrähtigen oder mehrdrähtigen Leitungen gemäß den vorgegebenen Querschnitten an.
Schraubenzieher
Ein Schraubenzieher ist erforderlich, um den Schalter zu befestigen.
Leitungen
Verwenden Sie mehrdrähtige oder eindrähtige Leitungen mit Querschnitten von 1 bis 25 mm².
