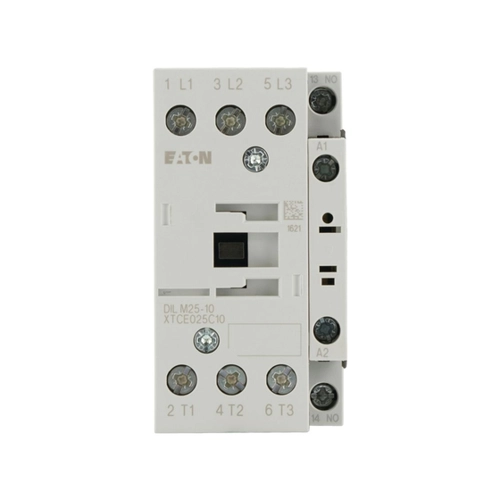

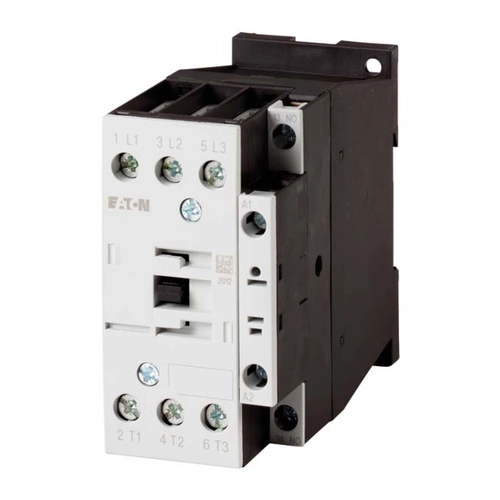

Eaton Leistungsschütz 1S 11kW/400V,AC DILM25-10(230V50HZ) - 277132
Die Bewertungen spiegeln die hervorragende Leistung, Flexibilität und Benutzerfreundlichkeit des DILM25-10 wider, das den hohen Anforderungen industrieller Anwendungen gerecht wird.
| Leistung | ★★★★★ |
| Benutzerfreundlichkeit | ★★★★☆ |
| Flexibilität | ★★★★★ |
| Bauqualität | ★★★★☆ |
| Installation | ★★★★☆ |
| Sicherheitsstandard | ★★★★★ |
| Kompatibilität | ★★★★☆ |
| Temperaturbeständigkeit | ★★★★★ |
| Energieeffizienz | ★★★★☆ |
| Preis-Leistungs-Verhältnis | ★★★★☆ |
★★★★☆
Gut
4.4
- 3-poliges Gerät für industrielle Anwendungen
- Steuert Motoren bis 11 kW bei 400 V
- Maximale Nennspannung: 690 V
- AC-1 Bemessungsstrom: 100 A (offen), 90 A (gekapselt)
- AC-3 Bemessungsstrom: 25 A
- Spulenspannung: 230 V AC bei 50 Hz
- Temperaturbereich: -25 °C bis +60 °C
- Robuste Schraubklemmen für einfache Anschlüsse
- Geeignet für induktive und nicht induktive Lasten
- Kontaktbestückung: 1 Schließer und 3 Hauptschließer
- Übereinstimmung mit internationalen Standards (IEC, UL, CSA, CE)
Lade Preisvergleich...
▼
Lade Preisvergleich...
Was ist das Hauptanwendungsgebiet des DILM25-10?
Das DILM25-10 ist für industrielle Anwendungen und Elektroinstallationen konzipiert.
Welche maximalen Motorleistungen können gesteuert werden?
Es können Motoren bis zu 11 kW bei 400 V gesteuert werden.
Wie hoch ist der Temperaturbereich für den Betrieb?
Der Temperaturbereich liegt zwischen -25 °C und +60 °C.
Welche Zertifizierungen hat das Gerät?
Das Gerät ist gemäß IEC/EN 60947-4-1, UL 60947-4-1, und CSA - C22.2 No. 60947-4-1-14 zertifiziert.
Wie kann das Schütz kombiniert werden?
Das DILM25-10 kann mit Hilfsschaltern wie DILM32-XHI.., DILA-XHI(V).. und DILM32-XHI11-S kombiniert werden.
Was ist der Unterschied zwischen AC-1 und AC-3?
AC-1 ist für nicht induktive Lasten, AC-3 ist für Motoranwendungen.
Wie erfolgt der Anschluss des Schützes?
Das Schütz hat Schraubklemmen für eine einfache und zuverlässige Verbindung.
Welche Eingangsspannung benötigt das Schütz?
Die Eingangsspannung für die Spule beträgt 230 V AC bei 50 Hz.
Kann das Schütz unter Last abgeschaltet werden?
Ja, das Schütz kann in AC-3 während des Betriebs unter Last abgeschaltet werden.
Was ist das Gesamtgewicht des Schützes?
Das Gesamtgewicht des Produkts beträgt 428 g.
Installation des Eaton DILM25-10
Diese Anleitung zeigt Ihnen, wie Sie das Eaton Leistungsschütz DILM25-10 korrekt installieren und anschließen.
Vorbereitung
Stellen Sie sicher, dass alle benötigten Materialien bereitliegen und die Stromversorgung abgeschaltet ist.
Anschluss der Kabel
Schließen Sie die Kabel an die Schraubklemmen gemäß den technischen Daten an.
Einstellung der Spulenspannung
Stellen Sie sicher, dass die Spulenspannung auf 230 V AC eingestellt ist.
Testlauf
Führen Sie einen Testlauf durch, um sicherzustellen, dass das Schütz ordnungsgemäß funktioniert.
Überprüfung
Überprüfen Sie alle Anschlüsse und stellen Sie sicher, dass alles sicher und stabil ist.
Schraubendreher
Ein Schraubendreher ist notwendig, um die Klemmen des Schützes zu befestigen.
Anschlusskabel
Verwenden Sie Kabel mit einem Querschnitt zwischen 0,75 mm² und 16 mm².
