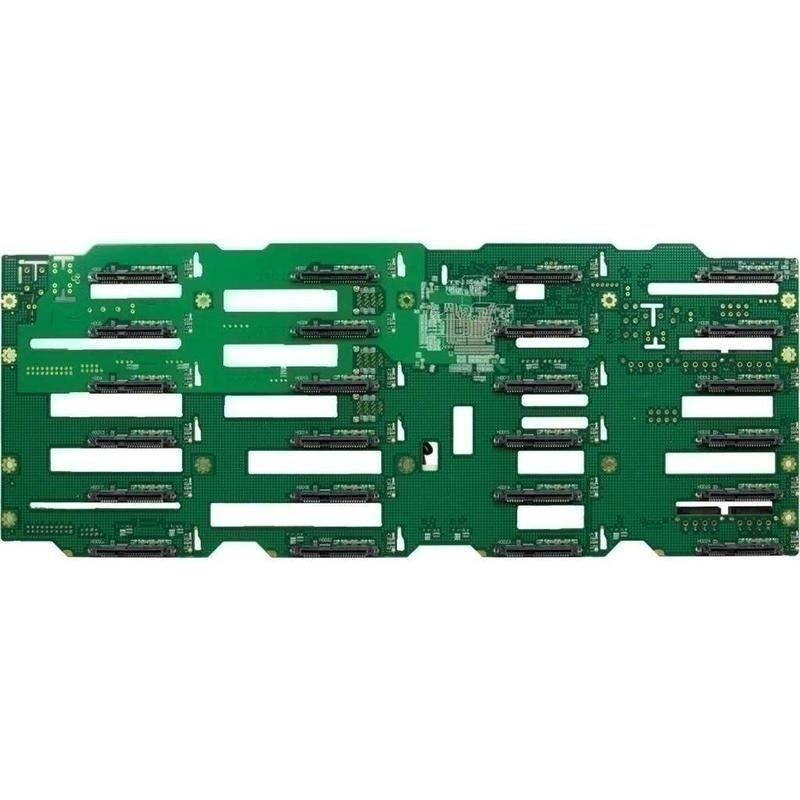

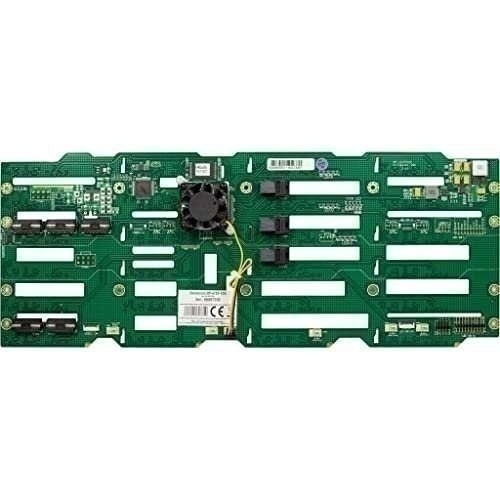

12G Expander-Backplane für 19" Storage-Gehäuse

Vorbereitung

Vergewissern Sie sich, dass Sie über alle benötigten Werkzeuge und Materialien verfügen. Lesen Sie außerdem die Bedienungsanleitung des Storage-Gehäuses und stellen Sie sicher, dass es mit der 12G Expander-Backplane kompatibel ist.

Öffnen des Storage-Gehäuses

Schalten Sie das Storage-Gehäuse aus und trennen Sie es vom Stromnetz. Entfernen Sie die Schrauben, die das Gehäuse verschließen, und öffnen Sie es vorsichtig.

Entfernen der alten Backplane

Suchen Sie die bereits vorinstallierte 6G-Backplane und trennen Sie alle Kabel, die mit ihr verbunden sind. Entfernen Sie die Schrauben, mit denen die Backplane befestigt ist, und nehmen Sie sie heraus.

Einsetzen der 12G Expander-Backplane

Setzen Sie die 12G Expander-Backplane vorsichtig in das Gehäuse ein. Achten Sie dabei darauf, dass sie richtig ausgerichtet ist und die Anschlüsse zugänglich sind.

Anschließen der Kabel

Verbinden Sie die beiden SFF-8643 Eingänge der Backplane mit den entsprechenden Anschlüssen am Storage-Gehäuse. Verbinden Sie außerdem den SFF-8643 Ausgang der Backplane mit dem Controller des Gehäuses.

Befestigen der Backplane

Befestigen Sie die 12G Expander-Backplane mit den mitgelieferten Schrauben im Gehäuse. Stellen Sie sicher, dass sie fest sitzt und nicht wackelt.

Abschließen des Einbaus

Schließen Sie das Storage-Gehäuse wieder und befestigen Sie es mit den zuvor entfernten Schrauben. Schließen Sie das Gehäuse an das Stromnetz an und schalten Sie es ein. Überprüfen Sie, ob die 12G Expander-Backplane ordnungsgemäß funktioniert.

Schraubendreher

Sie benötigen einen Schraubendreher, um die Schrauben des Storage-Gehäuses zu entfernen und die Backplane zu befestigen.

12G Expander-Backplane, Schrauben

Sie benötigen die 12G Expander-Backplane, die mitgelieferten Schrauben und das 19
